DM-1继电器
- 产品品牌SNC松川
- 产品型号DM-1，DM-3
1 用途
DM-1/3系列电码继电器，在自动控制线路中作为扩大控制范围和提高接触能力之用，应用这种继电器，其供电电源为直流电，其中DM-3系列继电器在释放时可获得不大的延时。
2 动作原理
继电器的动作原理是根据电磁原理而产生的，它具有一个吸引线圈，安装在铁芯上，当铁芯，衔铁之间的气隙中的电磁吸力所产生的力矩超过簧片反作用力矩时，继电器就产生动作，衔铁吸持在铁芯上，此时触点系统处于动作形态，当切断吸引线圈的电源时，由于簧片的反作用力，使衔铁和触点系统恢复至原始位置。
3 技术数据
3.1 继电器的动作电压，返回电压以及释放电压应符合企业标准附录中规格表的规定。
3.2 在长期额定电压下，继电器线圈的功率消耗不大于4W。
3.3 继电器可长期耐受110%的额定电压。
3.4 继电器触点断开能力当电流不大于1A及电压不大于220V，时间常数不大于5H10-3S的具有电感负荷的直流电路，断开功率不大于24W。
3.5 继电器的线圈和所有导电部分对于导电磁体的介质强度应当耐受交流50Hz，1KV电压，历时1min无击穿或闪络现象。
3.6型号及触点代号见表1
|
序号 |
型号及触点代号 |
序号 |
型号及触点代号 |
序号 |
型号及触点代号 |
|
1 |
DM-1/3/0010 |
11 |
DM-1/3/500 |
21 |
DM-1/3/0042 |
|
2 |
DM-1/3/0020 |
12 |
DM-1/3/0022 |
22 |
DM-1/3/4040 |
|
3 |
DM-1/3/2010 |
13 |
DM-1/3/4200 |
23 |
DM-1/3/0440 |
|
4 |
DM-1/3/0210 |
14 |
DM-1/3/3300 |
24 |
DM-1/3/5500 |
|
5 |
DM-1/3/2200 |
15 |
DM-1/3/0020 |
25 |
DM-1/3/0080 |
|
6 |
DM-1/3/0030 |
16 |
DM-1/3/2120 |
26 |
DM-1/3/6040 |
|
7 |
DM-1/3/0021 |
17 |
DM-1/3/0420 |
27 |
DM-1/3/0640 |
|
8 |
DM-1/3/2020 |
18 |
DM-1/3/1220 |
28 |
DM-1/3/00-10-0 |
|
9 |
DM-1/3/0220 |
19 |
DM-1/3/4400 |
29 |
DM-1/3/3622 |
|
10 |
DM-1/3/0040 |
20 |
DM-1/3/0060 |
30 |
DM-1/3/6322 |
3.7 继电器线圈的基本参数应符合表2之规定。
|
序号 |
额定电压（DCV） |
额定电阻+20℃时（V ） |
||
|
长期的 |
短时间的 |
|||
|
2min |
0.25min |
|||
|
1 |
220 |
17000 |
||
|
2 |
110 |
220 |
9000 |
|
|
3 |
48 |
110 |
220 |
4000 |
|
4 |
48 |
110 |
220 |
2000 |
|
5 |
24 |
48 |
110 |
650 |
|
6 |
24 |
48 |
110 |
435 |
|
7 |
24 |
48 |
110 |
280 |
|
8 |
12 |
24 |
48 |
120 |
|
9 |
12 |
24 |
48 |
72 |
|
10 |
12 |
24 |
48 |
48 |
|
11 |
6 |
12 |
24 |
31 |
3.8 由上面第3.6条的30种触点组和第3.7条11种线圈电阻值组成的DM-1和DM-3电码继电器330种规格。

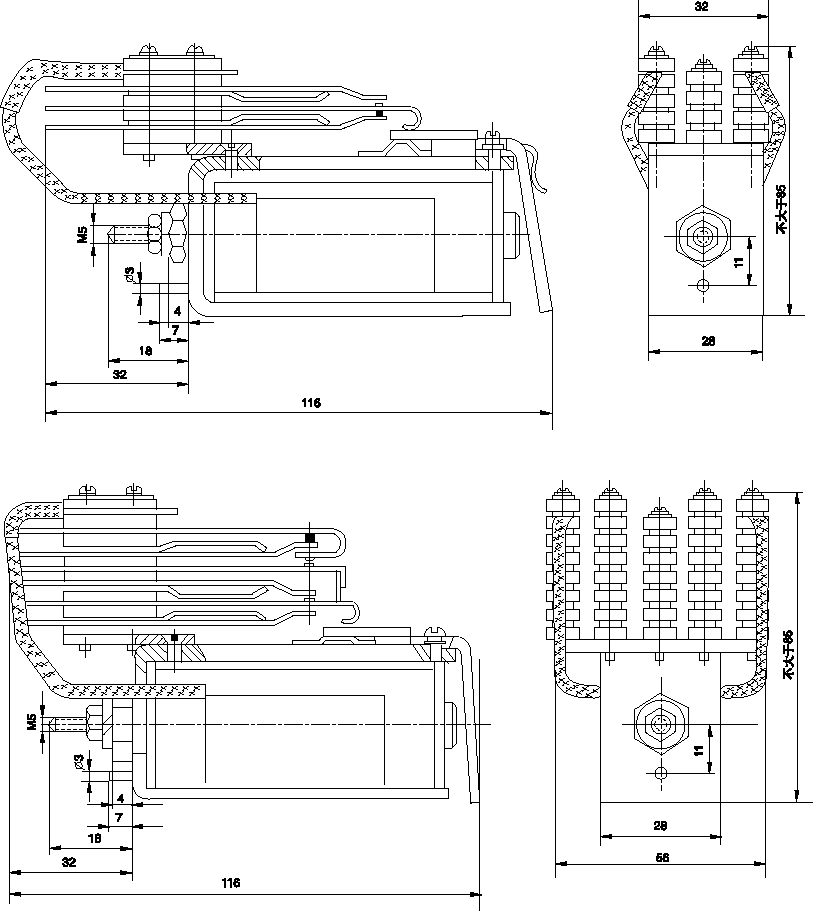

3.9继电器的外形尺寸见图1。
4 订货须知
在订货单中指明
4.1 继电器的型号、名称、规格。
